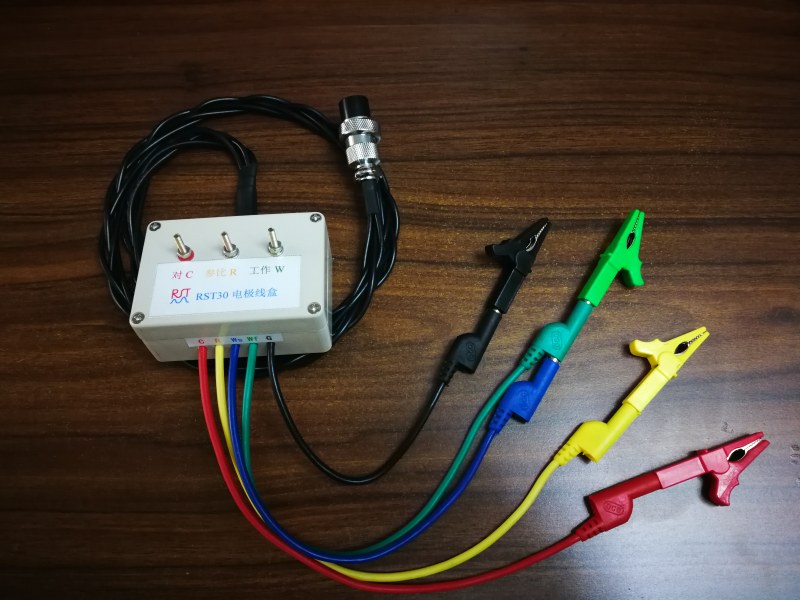

RST

电

极

线

缩写

C

R

Ws

Wf

G

体系特点

英文名

Counter

Electrode

Reference

Electrode

Work Sense

Electrode

Work Force

Electrode

Ground

中文名

对电极

电流驱动线

参比电极

电压传感线

工作电极

电压传感线

工作电极

电流驱动及检测线

屏蔽

接地线

颜色

红●

黄●

蓝●

绿●

黑●

四线二电极体系

（C、R、Ws、Wf）

C连接负极本体

R连接负极本体

Ws连接正极本体

Wf连接正极本体

G悬空不接

大电流低阻抗全电池。研究二个电极及电解液的综合特性。

常用二电极体系

（CR、WsWf）

C与R并接后连接负极

Ws与Wf并接后连接正极

（a）G悬空不接

（b）G连接屏蔽箱

全电池。研究二个电极及电解液的综合特性。

测电压二电极体系

（CR、G）

C与R并接后连接负极

Ws与Wf并接

悬空不接电极

G连接正极

高阻电位计，采集电位时间曲线。

测电流二电极体系

（WsWf、G）

C与R并接

悬空不接电极

Ws与Wf并接后连接正极

G连接负极

零阻电流计，采集电流时间曲线。

常用三电极体系

（C、R、W）

C连接对电极

R连接参比电极

Ws与Wf并接后连接工作电极

（a）G悬空不接

（b）G连接屏蔽箱

研究工作电极及电解液的特性，排除对电极特性。

电偶三电极体系

（R、W1、W2）

C悬空不接电极

R连接参比电极

Ws与Wf并接后连接第一工作电极

G连接第二工作电极

研究二个工作电极间的电偶电流及电位。

四线四电极体系

（C、R、Ws、Wf）

C连接电流驱动（-）

R连接电压检测（-）

Ws连接电压检测（+）

Wf连接电流驱动（+）

（a）G悬空不接

（b）G连接屏蔽箱

以四探针模式，精确测定材料电阻率。
