金属腐蚀速率的测定

1.溶液和电极：倒入电解池待测溶液，放入1cm圆盘碳钢工作电极，饱和甘汞参比电极和铂金对电极，甘汞参比电极距离工作电极1-3mm。

2.选塔菲尔方法：

塔菲尔图参数设置如下图

碳钢采用默认电解池参数，如果使用其他工作电极，应改变电解池参数后点击确定。选定60s电位变化量时点击稳定后开始，自动电位示波，60s内电位变化量不大于2mV，自动开始扫描。亦可选择开路状态等待。

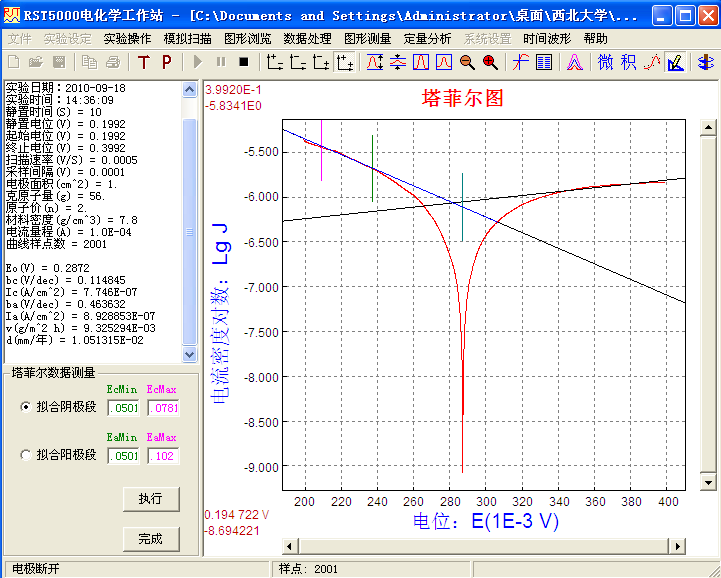

不锈钢丝扫描出的塔菲尔图如下：

扫描完成后，点击测量按钮，自动测量出腐蚀电流和腐蚀速率，亦可套入公式，计算出腐蚀速率。RST5000系列电化学工作站自动测量可以得到腐蚀速率。

如果设置参数不好做出来的图从直观上明显不对，可以手动校正，方法：点击拟合阴、阳极段，就可以对阴极曲线或阴极曲线进行手动拟合，其值也自动在设置栏下面显示。双击y轴数值，作图的电流密度对数和电流密度可以互相转换，



腐蚀速度换算公式：

金属腐蚀速度可用腐蚀失重或腐蚀深度表示，也可用腐蚀电流密度表示。它们之间可通过法拉第定律进行换算，即

  （g/m²h）

       (mm/年)

式中：u为腐蚀速度（g/m2h）；d为腐蚀深度(mm/年)；是腐蚀电流密度（mA/cm2）; M为金属的克原子量(g)；n为金属的原子价；F为法拉第常数；r为金属的密度（g/cm3）。



注：1.以上内容摘自《电化学测试技术》刘永辉编著 P360~361;

以钢铁为例：M=56g，n=2，r=7.8，

则腐蚀速度为：

  （g/m²h）

腐蚀深度为：

  (mm/年)

将实际测的腐蚀电流密度（单位：μA/cm²）代入公式即可得出结果。
